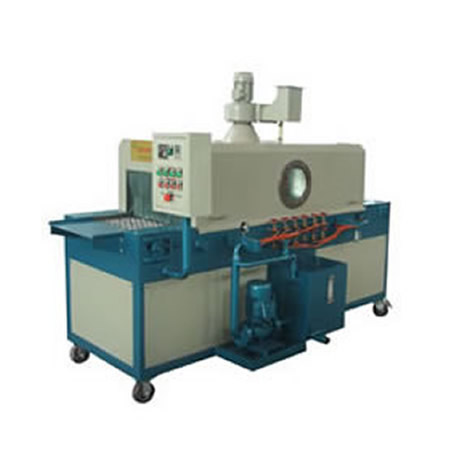

SQXY50连续通过式涂油机
1． 设备名称：SQXY-500型涂油机
2． 上油方式：喷淋
3． 输送方式：输送网带连续通过式
4． 输送速度：0.15-1.5M/MIN无级连续可调
5． 通过最大工件尺寸：宽500X高360MM
6． 工艺流程：人工上料→上油→吸雾→空工位→压缩空气吹干→人工下料
7． 设备结构：设备由机体、机架、油箱及过滤系统、上油系统、吹雾处理系统、压缩空气吹干系统、输送系统、电气控制系统等组成。
7-1机体、机架：采用型钢和钢板制作。
7-2上油系统：由油泵、喷嘴、喷管及油箱等组成。在上油室设有一排环形喷管，喷管上安装有雾化喷嘴，从上下左右各个方向喷射工件，从而达到上油的目的。
7-3输送系统：由输送带、输送链、传动链、减速机等组成，被上油件放置于输送带上，由输送带托着进入上油等各工段。输送带输送速度无级可调，调节范围0.15-1.5M/MIN采用电磁调速电机和调速控制器进行调速。
7-4油箱及过滤系统：油箱由油箱体、过滤系统、液位控制器等组成。
1．油箱体：油箱体由钢板焊接而成。油箱底设计成一定的斜面，便于排除油箱内的积油脏物。另外油箱上还设有排油口、排污口等装置。
2．过滤系统：在油箱中设有二级过滤。第一级为在回流口的抽屉式过滤框，过滤 网采用40目不锈钢滤网制作；第二级为油泵吸口前的插板式过滤框，采用80目不锈钢滤网制作。
3．液位控制器：采用浮球式液位控制器，既可清晰的观察油箱中液位高低，又可当油箱中的液面低于设定值时自动关机并报警。
4．压缩空气吹油系统：采用压缩空气吹油，由喷管、喷嘴等组成。喷嘴采用球形喷嘴，喷射角度便于调节（本系统由用户提供4-6KG/CM2耗气量90M3/H的压缩空气源）。
5．油雾处理系统：由于上油工作时会产生大量油雾，该机构能把油雾聚成油滴回到油箱，出口处基本无油雾，如用户需外接管道至室外，则用户自理。
6．电器控制系统：采用国产优质低压电器元件，以继电器方式进行控制，设备两端设有急停按钮。
