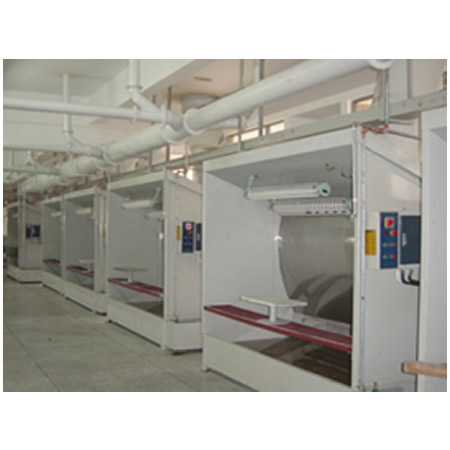

SMP系列水帘式喷漆房
（一）设计宗旨
1. 本设计方案能最大限度减少喷涂作业时有害有毒气体对操作工人及周围环境的污染和损害,使废气排放达到国家规定的排放标准,更好地保护工人身心健康和周围环境.
2. 本设计方案能有效减少喷涂时油漆的损耗,降低企业的生产运行成本,提高企业的经济效益.
3. 本设计方案能极大的提高喷涂质量,使喷幅稳定、涂层均匀,更好地提高产品档次和提升企业形象。
(二)设计标准
1.GB14444-93涂装作业安全规程《喷漆室安全技术规定》
2.GB6515-86《涂装作业安全规程涂装工艺通风净化规定》

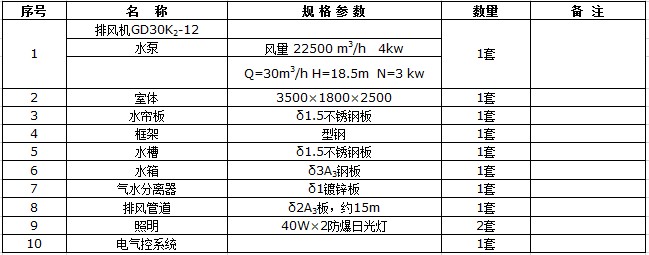

(三)主要设备的配置及技术参数
(四) 主要设备结构及原理
喷漆室主要由：室体系统，供水系统，排风系统，照明控制等组成。本设备主要以水为介质，工作时水在涂装工件前方地的幕板成帘式流动、水幕板的喷淋系统喷雾，废漆雾、废气经水帘、水雾吸附，然后经汽水分离器过滤后，由排风机送入大气。含有漆雾流入循环水池，通过凝聚净化后由循环水泵送入循环使用。
1室体系统
本系统由室体墙、框架、水帘板、水槽、水箱、等组成。
1.1室体墙外采用δ1.5冷板，具有造型美观，安装方便，符合人机工程原理。
1.2框架采用型钢制作。
1.3水槽’水帘板采用δ1.5SU304不锈钢制作。
1.4、水箱采用δ3A3钢板制作。
2供水系统
本系统有水泵、管道、阀门组成。水泵采用管道泵，将水箱内水输送到水帘板、喷头等部位。
3排放系统
本系统有管道、风机、汽水分离器、喷淋组成。 主要将喷涂时产生的废气、废漆雾经处理后排出。
3.1风机采用大流量轴流风机抽风。
3.2汽水分离器采用镀锌板制作，主要将空气中水分离。
3.3喷淋头为ABS材料，主要将废漆及废气二次处理。
4照明系统
配置40W×2防爆日光灯2组，便于喷涂时照明。
5控制系统
本系统由控制、执行元件、指示仪表等组成。主要对作业进行控制。
规格：SMP01-SMP09
适用范围：广泛适用于机械，汽车，钢结构件等行业的喷涂
输送方式：悬挂连续式步进输送
常规产品尺寸
注：可根据用户需要设计非标产品
